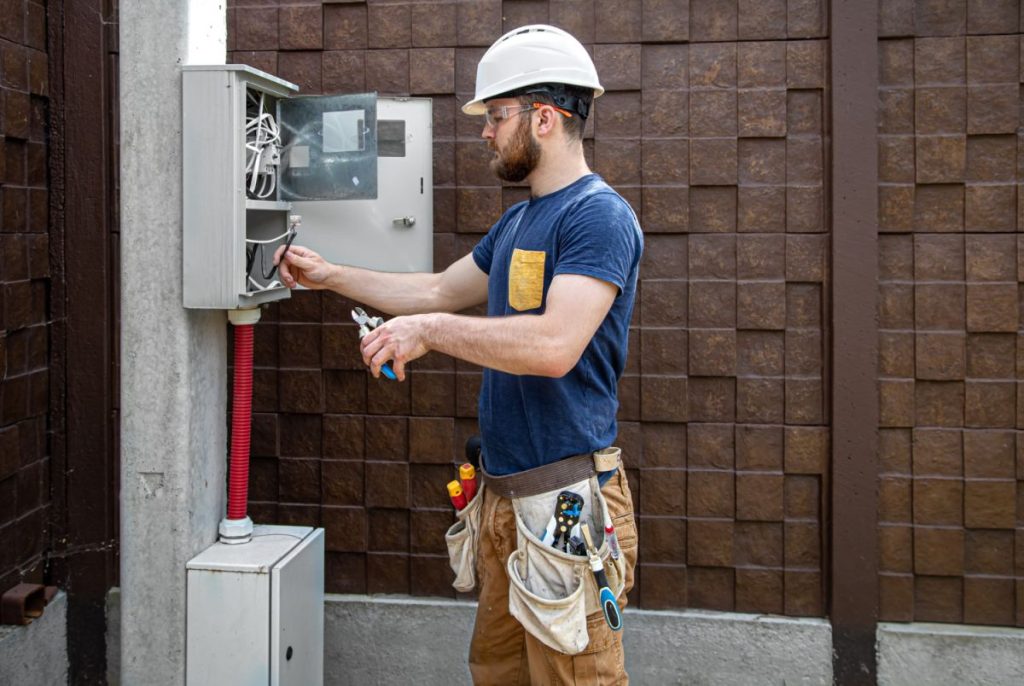

Современный частный дом – это сложная инженерная система, требующая надежного и безопасного электроснабжения. Сердцем этой системы является электрощит, который выполняет критически важные функции: распределение электроэнергии по потребителям, сохранность от коротких замыканий или бесконтрольных утечек тока.
Сборка электрощита – ответственная задача, от правильности выполнения которой зависит безопасность вас и вашего имущества. Можно доверить эту работу профессионалам, но понимание процесса и основных этапов позволит вам контролировать качество и при необходимости вносить корректировки.
Статья посвящена детальному разбору всех этапов сборки электрощита для частного дома, от проектирования до финального монтажа, чтобы вы могли ориентироваться в этом вопросе и принять взвешенное решение. Помните, что работа с электричеством требует повышенной осторожности и знания техники безопасности. Если вы не уверены в своих силах, лучше обратитесь к квалифицированному электрику.
Проектирование
Проектирование электрощита – это первый и, пожалуй, самый нужный этап. От грамотного проекта зависит безопасность и эффективность всей электрической сети дома. На этом этапе необходимо определить ключевые параметры и принять решения, которые будут определять дальнейшую комплектацию и монтаж:
- Место установки: должно быть легкодоступным для обслуживания и осмотра, но при этом защищенным от влаги, пыли и механических повреждений. Идеальное место – это сухое, отапливаемое помещение, например, прихожая или тамбур. Полезно учитывать, что перед щитом должно быть достаточно свободного пространства для проведения работ.
- Способ монтажа: зависит от ваших предпочтений и особенностей помещения. Накладной щит проще в установке, но занимает больше места. Встраиваемый щит выглядит более эстетично, но требует подготовки ниши в стене. При выборе надо брать в расчет толщину стен и наличие в них коммуникаций.
- Количество модулей: определяется количеством электрических цепей в доме и планом по развитию электросети в будущем. Необходимо предусмотреть место для автоматических выключателей, УЗО, дифференциальных автоматов, счетчика электроэнергии, реле напряжения и других необходимых устройств. Рекомендуется заложить запас в 20-30% для подключения новых потребителей в будущем.
Поиск защитных элементов
Выбор средств защиты является ключевым этапом проектирования и монтажа электроустановок. Автоматические выключатели (автоматы) играют основную роль в обеспечении сохранности от перегрузок и коротких замыканий. Необходимо строго соответствие номинального тока автомата сечению проводников и мощности подключаемых устройств. Устройства защитного отключения предназначены для предотвращения поражения человека электрическим током при возникновении утечек на землю.
При выборе типа УЗО следует учитывать специфику подключенных электроприборов. Устройства типа АС обеспечивают контроль утечек переменного тока, а устройства типа А дополнительно защищают от утечек пульсирующего постоянного тока, что особенно важно для современных приборов с импульсными блоками питания. В некоторых регионах, в соответствии с требованиями энергоснабжающей организации, может потребоваться установка УЗИП. Они предотвращают повреждение электроники, вызванное скачками напряжения, например, при грозовых разрядах.
Комплектация
После проектирования и выбора элементов защиты необходимо закупить все компоненты для сборки электрощита. Рекомендуется составить подробный список комплектующих, чтобы ничего не забыть. Основные компоненты:
- Корпус щита: выбирается в зависимости от способа монтажа (навесной или встраиваемый) и количества модулей. Важно направить внимание на степень защищенности от пыли и влаги (IP). Для установки на улице рекомендуется использовать щиты со степенью не менее IP54.
- DIN-рейки: металлические рейки для крепления автовыключателей, УЗО и остальных элементов.
- Нулевая шина (N): для подключения нулевых проводков.
- Шина заземления (PE): для подключения заземления.
- Соединительные провода: провода разного сечения для соединения компонентов щита. Сечение должно соответствовать номинальному току защищаемого участка цепи.
- Клеммные колодки: для удобного и надежного соединения.
- Маркировочные бирки: для обозначения автоматов, УЗО.
- Сальники или кабельные вводы: для герметичного ввода кабелей в щит.
Монтаж
Монтаж электрощита – процесс, требующий аккуратности и соблюдения правил электробезопасности.
Первым делом необходимо обесточить вводной кабель. Затем корпус щита крепится к стене или устанавливается в подготовленную нишу. На DIN-рейки устанавливаются автоматические выключатели, УЗО и другие устройства. Провода подготавливаются – зачищаются от изоляции и обжимаются наконечниками. Затем провода подключаются к автоматам, УЗО, клеммным колодкам и шинам заземления и нейтрали в соответствии с электрической схемой. Нужно тщательно затягивать все винтовые соединения, чтобы избежать нагрева и искрения. После завершения монтажа необходимо проверить правильность всех соединений мультиметром и индикатором напряжения. Только после этого можно подавать напряжение на электрощит и проверять работу всех устройств сбережения.
Помните, что при отсутствии опыта, сборку электрощита лучше доверить квалифицированному электрику. Безопасность превыше всего!
