Щит ЩО 70
В системах электроснабжения промпредприятий необходимо правильно принимать, распределять электроэнергию, защищать линии отхода от перегрузок и коротких замыканий. Эти задачи решает панель ЩО 70. Она объединяет трансформаторные подстанции сетей с низковольтными распределительными устройствами с глухозаземленной нейтралью. Она стыкуется с аппаратурой шинного и кабельного ввода, и требует конкретных параметров: переменный ток, напряжение 400 Вольт и частота в 50 Гц.
Особенности панели ЩО 70
Монтаж панели распределительных щитов ЩО 70 выполняют в специально предназначенных помещениях. Здесь не должно быть токопроводящей пыли, и взрывоопасной среды. Их производство соответствует ТУ РБ 100357142.003-2000.

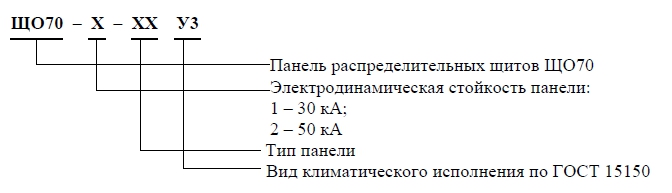

ЩО70-1-30 панель распределительного щита
Панели распределительных щитов серии ЩО70-1,2,3
Характеристики панелей ЩО 70
| Наименование параметра | Значение параметра | |
|---|---|---|
| Конструктивное исполнение | щит одностороннего обслуживания | |
| Режим работы | Продолжительный | |
| Номинальное напряжение, В | 400 | |
| Номинальный ток панели, А | 600 … 2000 | |
| Номинальный ток аппаратов ввода, А | 630; 1000; 1600; 2000 | |
| Номинальный ток распределительных аппаратов, А | 100; 250; 400; 630; 1000 | |
| Электродинамическая стойкость, кА | 30; 50 | |
| Степень защиты по ГОСТ 14254 |
со стороны фасада – IP20; остальное – IP00 |
|
| Вид климатического исполнения по ГОСТ 15150 | УЗ | |
| Габаритные размеры: | высота | 2200 |
| ширина | 50; 300; 600; 800; 1000 | |
| глубина | 600 | |
| Установленный срок службы, лет | не менее 25 | |
|
Конструктивно щит ЩО предназначен для одностороннего обслуживания. Глубина обычно одинаковая, а ширина может отличаться по серийному производству. Укомплектован автоматическими выключателями, предохранителями, рубильниками, а также разъединителями. Прочие параметры оборудования:
|
||
В нашей компании можно купить щит ЩО – готовое устройство серийных панелей по стандартным размерам. Есть возможность оставить заказ на создание устройств с нестандартными габаритами. Учтем токи нагрузок, либо подготовим оборудование по подробным схемам от заказчика. Панели серии ЩО 70, маркированные буквой «М», являются модернизированными, их особенности:
- От 34 М до 50 М имеют конструктивное отличие.
- Сборные шины служат для монтажа вводных трансформаторов.
- Оптимизирована нагрузка.
- Безопасное подключение дополнительных мощностей.
- Вводная и секционная панели установлены рядом. Это позволяет при выходе из строя одного ввода, увеличить нагрузку на другой.
- Разъединитель установлен на вертикальной плоскости. Это относится к моделям 70М и 71М.

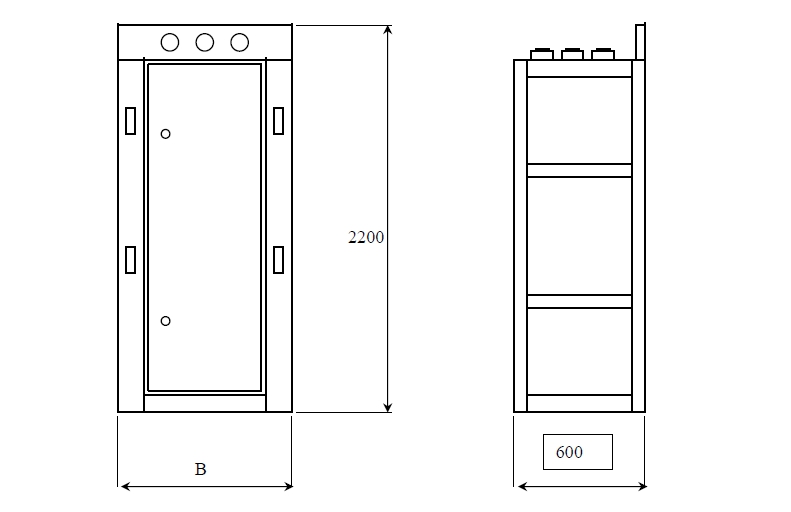

Габаритные размеры ЩО 70
| Тип панели | Ширина панели В, мм |
|---|---|
| 37м, 39м, 40м, 41м, 45м, 48м, 86, 86-01, 88, 88-01 (ЩТВР-600, ЩТВР-1000), 73 | 1000 |
| 01, 02, 03, 04, 05, 05пр, 08, 09, 11, 23, 24, 30, 31, 32, 33, 34, 34м, 35, 35м, 37, 39, 40, 41, 42, 42м, 43, 43м, 45, 48, 50, 50м, 72, 72-01, 73, 73-01, 75, 93, 93-01, 94 | 800 |
| 90 | 600 |
| 70, 71 | 300 |
| 95 (торцевая панель) | 50 |
| Щиток учета (панель типа 96) изготавливается в габаритных размерах 400 × 750 × 250 мм. Возможно изготовление панелей типов 04, 24, 30, 31, 32, 33, 34, 35, 42, 43, 72, 75 шириной 600 мм. | |
Панель распределительного щита изготовлена по определенным габаритам. В готовом виде они представлены следующими параметрами:
- Высота – 2200 см.
- Ширина представлена в нескольких величинах: 50, 300, 600, 800 и однометровые.
- Стандартная глубина составляет 600.
Срок службы агрегатов от 25 лет. Представленные в каталоге предусматривают размеры завода в серии. Но если нужны щиты, которые имеют отличия от вышеуказанных габаритов, заказ может быть выполнен по условиям и проектам заказчика. Цена на выполнение персональных заказов рассчитывается индивидуально.
Конструкция предусматривает наличие шинных и кабельных вводов и выводов. Каркас панелей распределительных ЩО 70 изготавливают из гнутых стальных листов. Полные данные приведены в таблице выше.
Часто задаваемые вопросы
Что такое панель ЩО 70 и для чего она используется?
Это распределительная панель для промышленных систем электроснабжения. Она принимает и распределяет электроэнергию, защищает отходящие линии от перегрузок и коротких замыканий, работает в сетях с глухозаземленной нейтралью и стыкуется с шинными и кабельными вводами.
Где допускается установка панелей ЩО 70?
Монтаж выполняют только в специально предназначенных помещениях без токопроводящей пыли и взрывоопасной среды. Производство соответствует ТУ РБ 100357142.003‑2000.
Какие параметры электросети необходимы для работы панели?
Панель рассчитана на переменный ток, напряжение 400 В и частоту 50 Гц. Номинальный ток — от 600 до 200 А, для вводных аппаратов — 630, 1000, 1600 или 2000 А.
Чем отличаются модернизированные панели серии ЩО 70М?
Модели с маркировкой «М» имеют оптимизированную нагрузку, безопасное подключение дополнительных мощностей, конструктивные отличия (в частности, разъединитель на вертикальной плоскости), а также улучшенную компоновку вводной и секционной панелей.
Какие габариты имеют панели ЩО 70?
Стандартная высота — 2200 мм, глубина — 600 мм. Ширина варьируется: 50, 300, 600, 800 или 1000 мм. Возможен выпуск нестандартных размеров по проекту заказчика.
Какой срок службы оборудования?
Средний срок эксплуатации — до 25 лет при соблюдении условий монтажа и эксплуатации.
Можно ли заказать панель по индивидуальным параметрам?
Да, возможно изготовление по нестандартным габаритам, с учётом токов нагрузки или по детальным схемам заказчика. Стоимость рассчитывается индивидуально.
Как устроен каркас и вводы панели?
Каркас выполняется из гнутых стальных листов. Конструкция предусматривает шинные и кабельные вводы/выводы, а также одностороннее обслуживание.

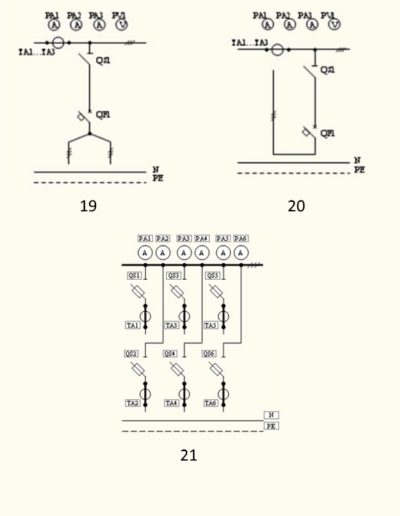

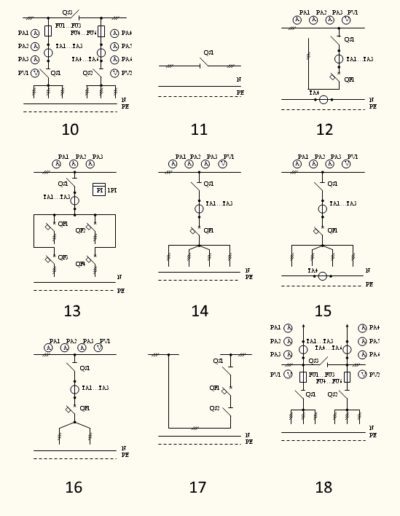

Схемы электрические принципиальные типов панелей щитов серии ЩО 70
