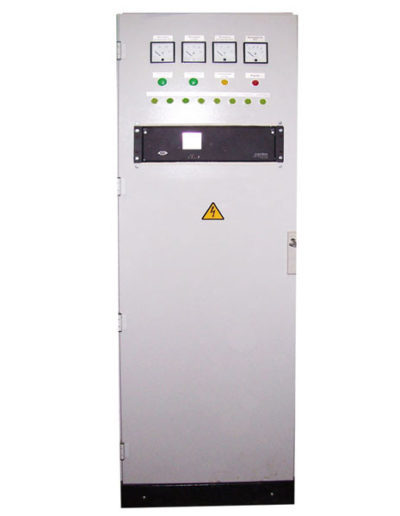

Шкафы оперативного постоянного тока ШОПТ

Важной задачей в системе энергоснабжения является гарантированное питание вторичных цепей. Эта функция возложена на шкафы постоянного оперативного тока. Они принимают электроэнергию переменного тока от двух независимых источников и преобразуют ее в постоянную. Затем электричество распределяется по цепям через выпрямительные устройства и от встроенной АКБ.

Оборудование применяют в крупных электросистемах. ШОТы предназначены для защиты от перебоев в электроснабжении оборудования на различных объектах. Шкаф заменяет схемы питания на выпрямленном токе с другими блоками, входящими в систему распределения электроэнергии. Они наделены рядом качеств: надежность, удобство управления, безопасность.

Стоимость от 350 BYN*
*цена является справочной и неокончательной



Структура условного обозначения

Шкафы постоянного оперативного тока ШОПТ



Технические данные шкафов постоянного оперативного тока

В работе любого энергооборудования важно учитывать основные технические характеристики и условия его эксплуатации. Шкафы постоянного тока включают несколько базовых показателей:

  • На вводе номинальное напряжение составляет 380/220 В с частотой 50 Герц.
  • На отходящих линиях этот параметр составляет 220 В.
  • Система заземления по схеме TN-S.
  • Кабельные линии могут подключаться сверху и снизу.
  • Аккумуляторные батареи с номинальной емкостью 30-150 А-ч.
  • Требования по температуре от -25 до +40 градусов.
  • Напольный способ установки.
  • Длительный срок службы – 25 лет.

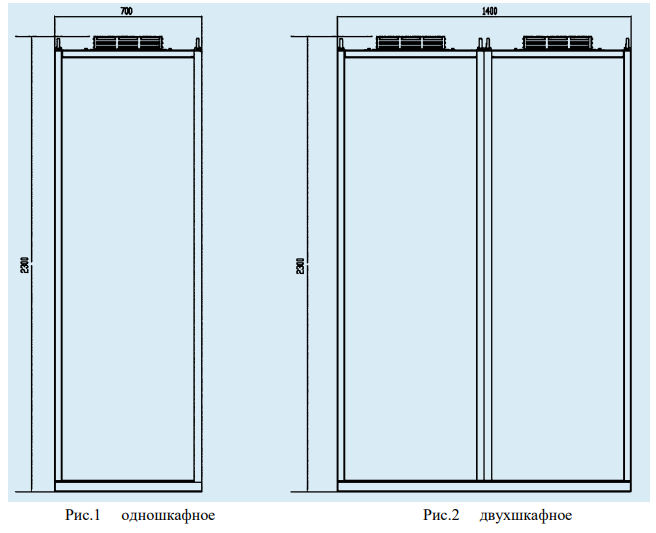

Габаритные и установочные размеры

Шкафы постоянного оперативного тока ШОПТ

Преимущества ШОТ

Это комплексное распределительное устройство, даст гарантию беспрерывного питания систем управления, автоматики, работы высоковольтных выключателей и другой аппаратуры. Шкафы постоянного тока сегодня нашли применение на крупных предприятиях, электростанциях, заводах, и прочих объектах.

Даже при полной потере напряжения основного ввода, все будет действовать: включится запасной источник – одна или несколько АКБ, собранных в блок. ШОТ дает ряд преимуществ:

  • Компактность конструкции.
  • Есть возможность применять необслуживаемые батареи с длительным сроком службы.
  • Модульная конструкция ЗУ обеспечивает высокую степень резервирования.
  • Предусмотрена горячая замена выпрямительных модулей без отключения нагрузки.
  • Установлена защитная опция от низкого разряда аккумулятора.
  • Технология температурной компенсации позволяет автоматически корректировать режим заряда батарей по внешним условиям.
  • Предотвращение появления конденсата благодаря системе обогрева.

В ходе эксплуатации и обслуживания обеспечена безопасность: установлены автовыключатели с наружным управлением. Они создают защиту выводам постоянного и переменного тока ЗУ. Внутри батареи контролируется давление, а также изоляция, цепи напряжения и ток заряда.
