Щит вводно-распределительный УКН
При сборке электрических схем предусмотрено подключение разнообразного оборудования. В частности, чтобы принимать и распределять электроэнергию, требуется щит вводно-распределительный. Помимо основных задач, устройство выполняет защитную опцию. Оно способно защитить от перегрузок, однофазных либо коротких замыканий, скачков напряжения, а также обрыва фаз. Предназначено для сетей переменного тока с напряжением 400 В и частотой 50 Гц.
Технические данные вводно-распределительных щитов
Внутри щита УКН размещен резервуар из металла с порошковым покрытием. Разделен металлическими перегородками на несколько отсеков: кабельный, шинный, релейный. Отдельный сектор выделен под размещение силовых автоматических выключателей, по одному на каждый. Устанавливать можно выключатели любых производителей. Элементы могут быть:
- Съемные, выкатные, стационарные.
- Оборудоваться термомагнитными или электронными расцепителями для дополнительной защиты от КЗ и токов утечек.
- Управляемые ручным, моторным или электромеханическим приводом.
Автоматический режим работы выключателя обеспечивает программируемый контроллер. Снижение или исчезновение напряжения на одной из фаз, приводит к автоматическому отключению системы. Возврат в первоначальное состояние произойдет после возобновления работы сети в нормальном режиме.
Щит вводно-распределительный может использоваться в нескольких вариантах сети с АВР. Два ввода либо без выключателя, либо с секционным, также может предусматриваться резервный источник питания, или его отсутствие. Многократное срабатывание АВР не допускается. Для этого предназначен ручной режим управления, если нет угрозы системе изменением напряжения.
Шкафы УКН оснащают различными дополнительными устройствами, если это предусмотрено в персональной заявке. В их числе:
- Измерительные приборы для отслеживания изменения параметров сети.
- Элементы передачи данных автоматизированными системами управления.
- Устройства сигнализации.
От чего зависит цена на вводно-распределительный щит?
Итоговая комплектация влияет на то, какой будет цена вводно-распределительного щита. Сотрудники нашей компании учтут все пожелания заказчика. Поэтому у нас можно купить необходимые устройства, которые сопоставимы с вашими схемами подключения.
| Тип шкафа | № схемы | Номинальный ток автоматического выключателя (предохранителя), А | Исполнение автоматического выключателя | Габаритные размеры шкафа (Ш × Г × В) |
|---|---|---|---|---|
| Вводные | 01 | 630÷4000 | выкатной | 800х600(800*)х2200 |
| 02 | 630÷4000 | выкатной | 800х600(800*)х2200 | |
| 03 | 630÷2500 | стационарный | 800х600х2200 | |
| 04 | 630÷2500 | стационарный | 800х600х2200 | |
| Секционные | 05 | 630÷4000 | выкатной | 850х600(800*)х2200 |
| 06 | 630÷2000 | стационарный | 850х600х2200 | |
| Шкафы линейных присоединений | 07 | 800÷2500 | выкатной | 600х600(800*)х2200 |
| 08 | 800÷2500 | выкатной | 600х600(800*)х2200 | |
| 09 | 800÷2500 | стационарный | 800х600(800*)х2200 | |
| 10 | 800÷2500 | стационарный | 800х600(800*)х2200 | |
| 11 | 100÷630 | выкатной или съемный | 500х600(800*)х2200 | |
| 12 | 100÷630 | стационарный | 1000х600(800*)х2200 | |
| 13 | 100÷630 | стационарной установки | 800х600(800*)х2200 | |
| Регулируемое устройство компенсации реактивной мощности | 14 | до 1000А | — | 600х600(800*)х2200 до 200 кВАр 800х600(800*)х2200 до 400 кВАр |
| Кабельный отсек | (350÷400)х600(800*)х2200 | |||
| Шинный отсек | 350х600(800*)х2200 |
Основные параметры и характеристики панелей
| Параметр | Значение |
|---|---|
| Номинальное напряжение, В | 380 |
| Частота сети, Гц | 50 |
| Номинальное напряжение вспомогательных цепей, В | |
| DC | 110; 220 |
| AC | 220 |
| Номинальный ток сборных шин и аппаратов ввода, А | 630-4000 |
| Номинальный ток аппаратов отходящих линий, А | до 2500 |
| Номинальный кратковременно выдерживаемый ток на сборных шинах в течение 1 сек, кА | до 50 |
| Номинальный ударный ток на сборных шинах, кА | до 100 |
| Предельная отключающая способность аппаратов защиты, кА | 25-100 |
| Тип системы заземления | TN-S, TNC, TN-S-C |
| Степень защиты оболочки | IP31 |
| Вид климатического исполнения | УЗ |
Продукция адаптирована производителем для применения на разных объектах. Щит вводно-распределительный сопоставим для монтажа на промышленных предприятиях, офисных и административных зданиях. УКН используют и в составе трансформаторной комплектной подстанции. Наши учетно-распределительные УКН выполнены по требованиям СТБ МЭК 60439-1-2007 и ТУ BY 100288958.002 — 2005.
Проектируя оборудование, ориентируются на технические характеристики и габаритные размеры, указанные ниже. Некоторые рекомендации:
- Аппаратура помещается в отсек секционного выключателя.
- Если использован выключатель выкатного исполнения, счетчики электроэнергии ставят внутри вводных шкафов.
- Для стационарных нужен навесной щиток.
- Щиты можно соединять между собой шинными мостами. Их длина вычисляется по расстоянию между рядами.
При расхождении стандартных габаритов и особых требований к распределительным устройствам, изготовим оборудование по индивидуальному проекту.

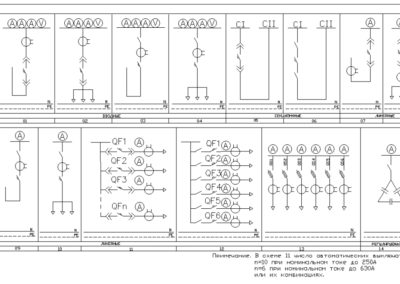

Схема первичных соединений типовых шкафов

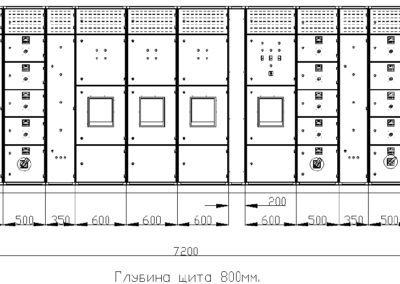

Пример плана щита двухстороннего обслуживания

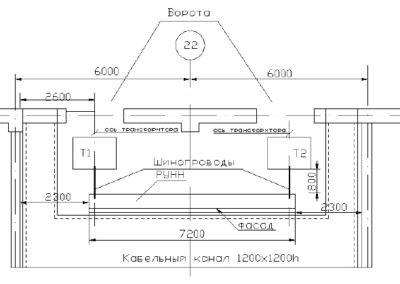

Пример плана размещения оборудования
