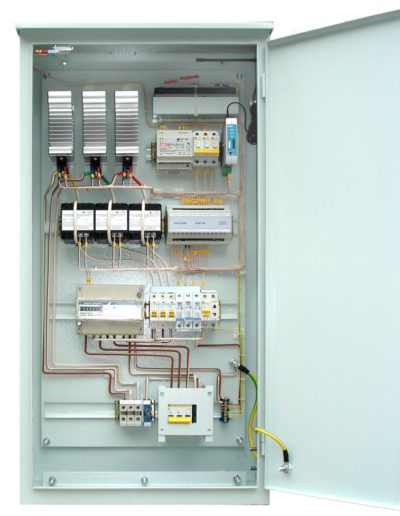

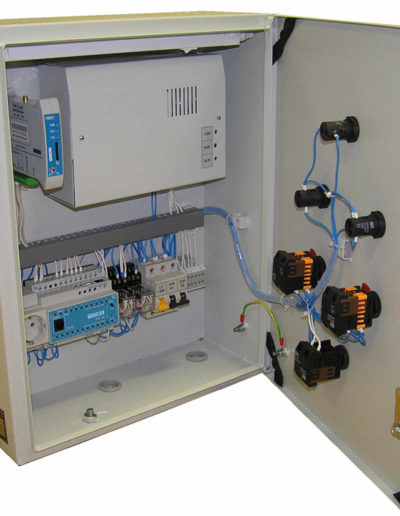

Шкаф ШНО
Шкаф наружного освещения (ШНО) — это специализированное электрощитовое оборудование, предназначенное для приема, учета и распределения электроэнергии в сетях наружного освещения напряжением 220/380 В. Он выполняет функции управления светильниками в автоматическом или ручном режиме, а также защищает линии от коротких замыканий и перегрузок.
Технические данные
| Наименование | Значение |
|---|---|
| Номинальное напряжение, В | 380/220 |
| Номинальный ток шкафа, А | 90 |
| Номинальный ток вводного аппарата, А | 100 |
| Номинальный ток линейных аппаратов, А | 25…63 |
| Степень защиты оболочек | IP21; уплотненный IP44 |
| Исполнение по способу установки | напольное |
| Габаритные размеры (высота × ширина × глубина), мм | 1600 × 700 × 325 |
| Срок службы | до 25 лет |
| Режим работы | продолжительный |
| Управление |
ручное / автоматическое / дистанционное |
Основные функции
- Автоматическое включение/выключение освещения по уровню естественной освещенности (фотореле).
- Работа по расписанию с учетом времени года и географических координат (астрономический таймер).
- Ручное управление через панель или рубильники.
- Дистанционное управление через GSM-модули (SMS или мобильное приложение).
- Защита линий от перегрузок, коротких замыканий и скачков напряжения.
- Контроль исправности светильников и линий.
Преимущества использования
- Повышение безопасности — исключается «человеческий фактор», свет включается вовремя.
- Экономия электроэнергии до 70% благодаря точному управлению режимами работы.
- Увеличение срока службы светильников за счет стабильного питания.
- Гибкость управления — возможность зонирования и настройки разных режимов (ночной, дежурный, праздничный).
- Долговечность — срок службы оборудования достигает 25 лет при правильной эксплуатации.
Где применяются шкафы ШНО
- Уличное освещение жилых комплексов и дворов.
- Подсветка фасадов зданий, памятников и рекламных конструкций.
- Освещение парков, скверов, стадионов и промышленных территорий.
- Автоматизация освещения автостоянок и логистических комплексов.
Конструктивные особенности
- Корпус: антивандальное исполнение, степень защиты IP54–IP65, устойчивость к погодным условиям.
- Аппаратура: автоматические выключатели, контакторы, реле времени, счетчики электроэнергии.
- Установка: напольная или на фундаменте, возможен ввод кабелей сверху или снизу.
- Комплектация: паспорт изделия, электрическая схема, ключи и документация.
Итог
Шкафы ШНО — это «мозговой центр» систем наружного освещения, который обеспечивает надежность, экономичность и удобство эксплуатации. Они подходят для любых объектов — от жилых дворов до промышленных площадок — и позволяют превратить разрозненные светильники в интеллектуальную систему освещения. При выборе оборудования важно учитывать не только технические характеристики, но и такие факторы, как надежность производителя и оптимальная цена шкафа наружного освещения.

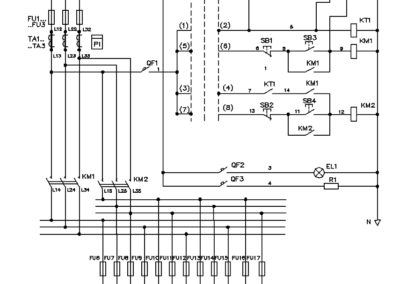

Схема электрическая принципиальная ШНО-01
Схема электрическая принципиальная ШНО-02
Схема электрическая принципиальная ШНО-03
