Вводно-распределительные устройства ВРУ (УВР)

Вводно-распределительным устройством (или ВРУ) называют оборудование для подключения, разводки и учёта электрической энергии с номинальным напряжением 220 и 380 Вольт, а также защиты проводки и электроприборов. Такая аппаратура создается для сетей переменного тока (с тремя или четырьмя проводами). При их проведении используют стандартные схемы заземления: TN-C-S; TN-C; TN-S. Подобные сети можно встретить в любых объектах:промышленных, коммерческих, жилых.

Шкаф распределительный ВРУ, который предлагает наша компания, способен работать и с отечественным оборудованием, и с импортной аппаратурой. Продукция имеет необходимые сертификаты, прошла необходимые проверки. Цена на щит вводно распределительный зависит от выбора модели, комплектации, особенности доставки к заказчику.

Стоимость от 350 BYN*
*цена является справочной и неокончательной

Функции устройства

Такие устройства используют в системах разных типов, они позволяют:

  • работать с трехфазными электросетями с рабочим напряжением 220 или 380 В;
  • перераспределять ток по электроцепям – независимо от числа фаз;
  • предохранять сети от перегрузок, коротких замыканий;
  • подсчитывать количество затраченной электроэнергии;
  • подключать и отключать выходящие ветви цепи.

Электротехническую аппаратуру, которую предлагает наша компания, выпускают в нескольких модификациях, которые различаются числом вводных узлов и выходящих линий, а также номинальной силой тока. Вы можете найти модели с номиналом от 50 до 630 А. Если в устройство включен блок АВР, то этот показатель будет в диапазоне 100-400 А. Информация о номинальном и напряжении необходимы при покупке аппаратуры для создания электрической сети с заданными характеристиками.

ВРУ подразделяются на следующие типы:

  • для приема, подводки и учета электроэнергии;
  • для распределения тока по площади помещений;
  • устройства с блоком ввода АВР – автоматического резерва;
  • универсальные – выполняют все три функции.

Конструкции щитов

Блоки учетной, контрольной и защитной аппаратуры ВРУ-1 помещаются в стальном или пластмассовом корпусе. Согласно ГОСТ 14254-96 устройства этой серии в исполнении УХЛ-4 разрешено эксплуатировать в умеренном и холодном климате. Приборы категории 4 размещают в закрытых помещениях с вентиляцией и отоплением.

Комплектация зависит от задокументированных требований к системе. Основные элементы: электрический счетчик, вводные и групповые выключатели и УЗО, шины, провода, кабели, клеммники, дополнительные модули.

Компания предлагает распределительные шкафы различных модификаций, их выбор зависит от типа помещений, параметров электросети, к которой будет подключено устройство. ВРУ устанавливают либо в электрощитовом помещении, либо за его пределами. По типу монтажа устройства бывают напольными, настенными или встраиваемыми.

В жилых домах устанавливают такие модели, которые способны автоматически отключать ток в аварийных ситуациях и вести учет электрической энергии. Узлы, которые отвечают за выполнение таких задач, монтируют в дополнительных отделениях шкафов. Также востребованы устройства с собственными датчиками отслеживания уровня освещенности. Их ставят в подъездах многоквартирных домов, в муниципальных учреждениях, тамбурах.

Особенности конструкции

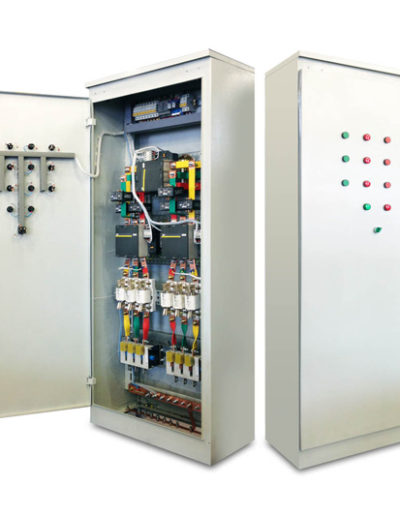

Вводное устройство ВРУ – это обычная панель, которая допускает одностороннее обслуживание. Применение сложных конструкций, допускающих объединение одиночных панелей ВРУ в единый щит, также возможно.

Шкаф УВР может быть стальным или пластмассовым. Исполнение ВРУ-1, которые мы предлагаем, эквивалентно УХЛ-4. Это значит, что аппаратура может размещаться в умеренном и холодном климате, а также в закрытых цехах или помещениях с искусственной вентиляцией воздуха и централизованным отоплением. Такие ВРУ нельзя монтировать на улице, каким бы ни был тип корпуса.

При сборке корпуса устройств применяют рубильники, выключатели и переключатели, предохранители и УЗО. Дополнительные устройства: АВР; элементы управления освещением. Эти модули добавляются при необходимости, когда формирование схемы идет по индивидуальным планам.

Входящие провода подводят только с нижней части, а выходящие – выпускают с нижней и верхней панелей. В корпусе для этого есть круглые вырезы. Важный элемент ВРУ — лампочки для освещения прибора. Они требуются для проведения техобслуживания, модернизации и ремонта элементов, когда щит обесточивается.

При сборке и монтаже следует протестировать установку УЗО на входных и выходных линиях, подключить элементы по схеме с учетом маркировки проводников и клемм. Работы проводят по разработанному заранее плану, который учитывает технику безопасности и другие нормативные документы. К монтажу вводно-распределительных устройств допускают только электрики с соответствующими допусками.

Наши сотрудники производят и монтируют электрощитовое оборудование на объекте заказчика. Поэтому клиенту, который решил купить вводно распределительные устройства ВРУ, не придется искать исполнителей для монтажа и подключения оборудования. Мы гарантируем любую помощь в разработке, приобретении, транспортировке, сборке ВРУ. А также в их техобслуживании.
