Занимаясь организацией электропроводки и подключая различные устройства к нагрузке, электрики нередко устанавливают распределительные коробки, а затем выполняют их расключение. За счет них повышаются и долговечность открытого соединения, и защищенность от факторов извне. Например, это актуально для проводов, проложенных внутри канала или стены. Далее рассказано, как осуществлять подключение распределительной коробки и соединение проводников внутри.
Безопасность
Установить распаячную коробку довольно легко. Заняться этим может практически любой рабочий или монтажник. Однако дальше начинается уже более сложный этап. Чтобы соединить провода надежно, без ошибок, лучше поручить работу электрику с достаточным опытом.
Чем больше показатели мощности оборудования, тем более строгие требования предъявляются к безопасности. Сведение рисков к минимуму возможно при соблюдении нескольких правил:

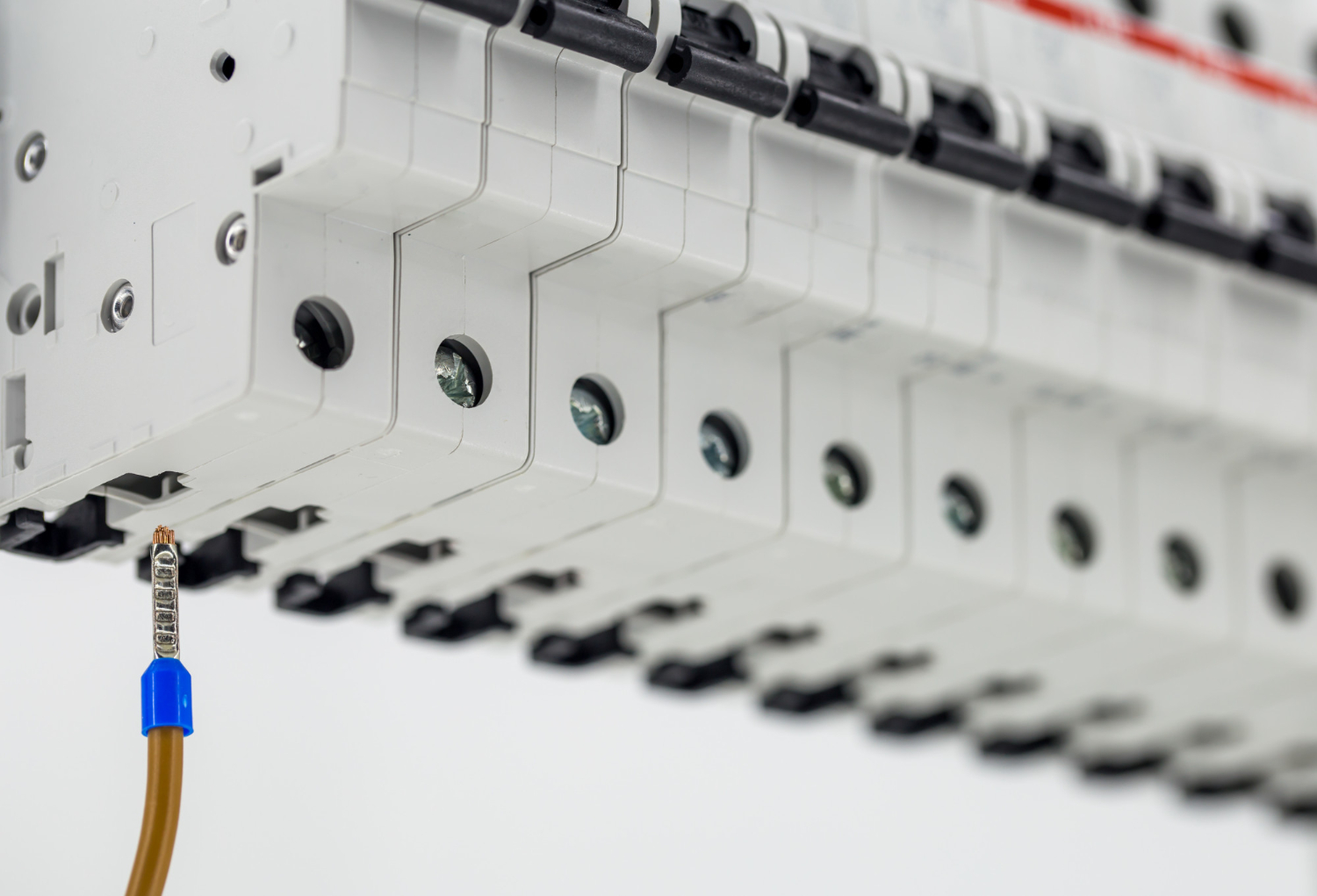

- С самого начала надо отключить напряжение. Если входящий проводник присоединен напрямую к выходной клемме распределительного устройства — требуется отключение автомата.
- Электрик, прежде чем приступать к работе, должен удостовериться, что напряжение отсутствует. Также он должен уточнить назначение проводов: фаза, заземление, нейтральная шина. Работать становится проще, если жилы отличаются друг от друга по цвету внешней оболочки.
- Прежде чем включать автомат, когда установка завершена, надо проверить, нет ли короткого замыкания — посредством мультиметра в подключенной розетке или на контактах оборудования.
Первый раз нагрузку включают при открытой крышке. Сначала проверяют подачу питания на подключаемую розетку или осветительный прибор, затем проводят повторное отключение автомата. После этого внутри коробки укладывают изолированные и соединенные проводники, исключая их соприкосновение друг с другом. Внимательно оценив результат, аккуратно закрывают крышку. После этого можно пользоваться подключенным электрооборудованием.
Способы соединения проводов
Одно из других наименований коробки — распаячная. Это название напрямую указывает на то, как нужно соединять или скручивать провода внутри. Есть три способа, которые используют, подключая электрическое оборудование и размещая электрощиты:
- Пайка. Концы соединяемых жил зачищают от изоляции, скручивают и пропаивают. Место пайки изолируют с помощью изоленты. Хотя существует ПВХ-изолента, опытные электрики часто предпочитают тканевую. Ее относительно легко удалять с проводников, даже если в ходе использования они существенно нагревались.
- Сварка. Этот способ более трудный, чем пайка, поскольку требуется специальное оснащение. Проводить сварочные работы бывает нелегко. Тем более, что при этом могут появляться искры, что не всегда допустимо.
- Винтовое соединение. Входит в категорию разъемных. За счет этого обеспечиваются надежность соединения и вибростойкость. Но потребуется больше места, что при ограниченности пространства становится проблемой.
Провода, которые заводят в монтажную коробку, должны обладать длиной от 15–20 см. Это исключает появление излишков напряжения при расположении внутри тесного корпуса.
Если через распределительную коробку подключают бытовую технику, светильники — подходят менее сложные способы соединения:
- Скрутка. Важно учитывать, что при таком варианте контакт получается не таким надежным. Этот способ не рекомендуется использовать для постоянных соединений — только для временных. Во всех прочих ситуациях, если в распаячной коробке была обнаружена скрутка, то это свидетельствует только об одном: работой занимался непрофессиональный, недобросовестный электрик.
- Клеммы WAGO. Такой вариант отличается аккуратностью и высокой надежностью. Кроме такого способа, не получится задействовать никакие другие при соединении медных и алюминиевых жил друг с другом. Внутри клемм исключается прямое соприкосновение проводов, за счет чего коррозия протекает гораздо медленнее.
- Самозажимные изолирующие зажимы. Метод характеризуется простотой и надежностью. Колпачок накручивают на ранее подготовленную скрутку. Это помогает зафиксировать контакт жил и обеспечить их изоляцию.
Прежде чем соединять провода, оболочки которых не отличаются друг от друга по цвету, надо уточнить функциональное назначение. В однофазной системе все, что потребуется — это включить автомат и задействовать отвертку-индикатор, чтобы определить, куда подается фаза и где находится заземление.
Электрики с достаточным опытом работ определяют, у какого из двух оставшихся проводников более низкое сопротивление при подключении к гарантированно заземленному оборудованию, такому как отопительная батарея. Когда назначение жил известно, выполняется маркировка. Для этого используются небольшие отрезки термоусадки различных оттенков. Тогда обслуживать оборудование в дальнейшем будет намного проще.
