Распределительные устройства устанавливают на территории как жилых, так и промышленных объектов. Во время этой работы важно следовать правилам, чтобы избегать рисков при монтаже и в ходе дальнейшего использования. Соблюдение техники безопасности — залог того, что не возникнет перегрузки и короткого замыкания (КЗ), людей не ударит током, не воспламенятся техника и предметы интерьера.

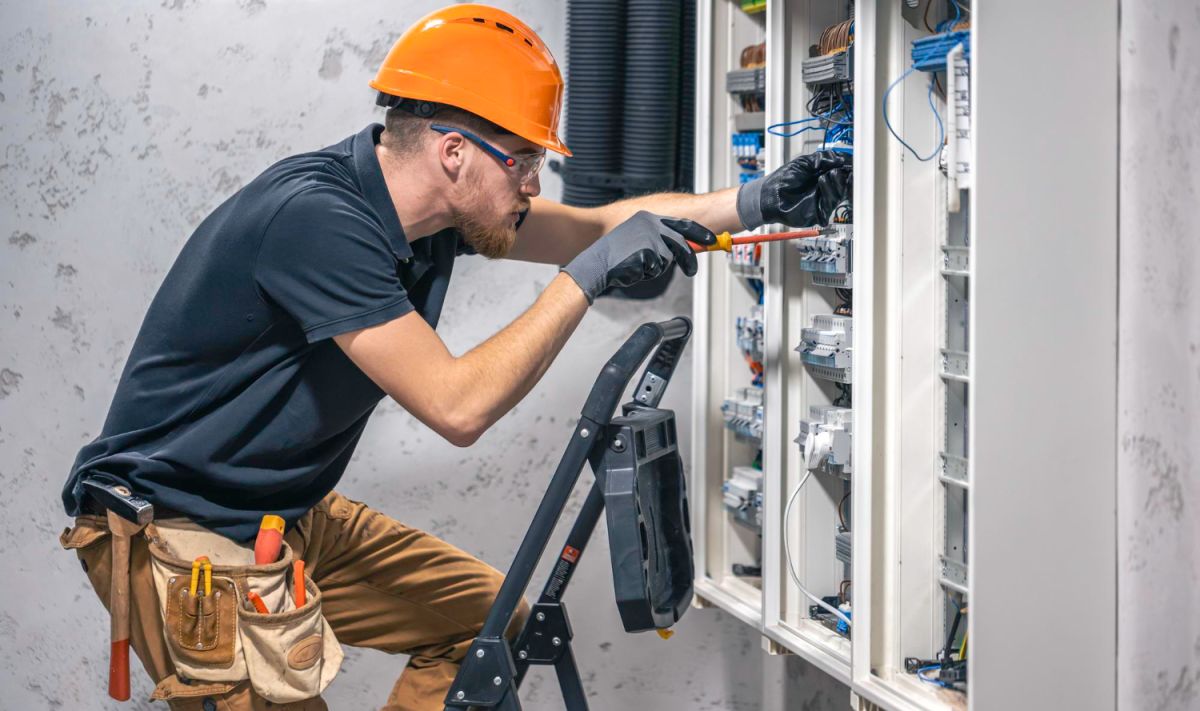

Как устанавливают электрощиты
Приступая, учитывают инструкции производителя, который выпустил данную модель, и нормам, которые призваны обеспечить её безопасное использование. Обычно установку проводят одним из следующих способов:
- Настенный. Щит крепят на поверхность стены анкерами или дюбельными соединениями. Можно поставить и в стеновую нишу, если она предусмотрена по проекту строительства.
- Навесной. Установку проводят прямо на опору электропередач, на фасад здания, на столб. Если работа проводится на улице, то применяют влаго- и пылезащитный кожух.
- Отдельно стоящий шкаф. Промышленные электрораспределительные модели с высокой мощностью конструктивно выполняются в виде напольных шкафов, которые стоят отдельно.
Какой бы способ проведения работ ни был выбран, важно защитить оборудование от свободного доступа. Как правило, для этого служит крышка из металла с механическим замком. Ключ от него оставляют охраннику, вахтёру, электрику. Технику ставит и обслуживает персонал, который имеет соответствующие допуски и ознакомлен с правилами.
Способы и места монтажа электрощитов
Нагрузка от одной-двух линий распределяется между имеющимися в наличии электропотребителями. Обычно есть один или несколько счётчиков, учитывающих потребление электрической энергии. У счётчиков могут быть прозрачные окошки, позволяющие контролировать текущие значения даже без непосредственного доступа к самому оборудованию.
Эксплуатируя щиток, нужно обслуживать оснащение, которое располагается на нём. В частности, нужны замена предохранителей, включение и выключение коммутаторов для управления линиями нагрузки. Поэтому щиты обычно размещают там, где удобно их обслуживать, так же как снимать показания.
Расположение по высоте при настенном и навесном вариантах размещениях:
- в комнатах, предназначенных для проживания — 150–180 см;
- в промышленных помещениях, в отдельных нишах — 120–140 см.
Согласно нормам, распределитель нужно размещать на следующем расстоянии:
- 1,5 см и более от кирпичных, бетонных, прочих несгораемых стен;
- 5,0 см и более от любых прочих конструкций из древесины;
- 24–25 см от стен при большом размере конструкции — 60 × 50 см и более.
Такая мера предосторожности помогает не допустить возгорания при перегрузке или КЗ электрооборудования, которое находится в процессе работы.
Для оснащения внутри самого устройства также предусматриваются свои нормы безопасности. Провода под напряжением и оголённые провода должны находиться на следующем расстоянии до деталей кожуха, состоящих из металла, или других элементов, способных проводить электричество:
- 1,2 см и более по воздуху;
- 2,0 см и более по изоляции.
Если такая мера соблюдена, то люди, которые случайно коснутся кожуха электрического щитка, будут защищены от удара током.
Внутри электрического распределителя могут в том числе располагаться амперметры, вольтметры и другие чувствительные электрические приборы. При подготовке их лучше снимать, чтобы они случайно не пострадали в процессе. Сам электрощиток обязательно устанавливают вертикально, соблюдая требования и монтажные требования, которые изготовитель указал в инструктирующей, паспортной или другой сопутствующей документации.
Иногда требуется оперативно отключить электропитание для потребляющей техники. С этой целью используют:
- Рубильники или коммутаторы. Это механическое оснащение, которое непосредственно отключает потребителей от питания. Включённое или выключенное состояние определяется по тому, как расположен тумблер.
- Предохранители. Это защитные автоматы или плавкие элементы. Автоматический предохранитель может быть совмещён с выключателем — в таком случае при перегрузке он переводит тумблер в выключенное положение. Тогда в дальнейшем понять, где произошло отключение, становится ещё проще.
Обозначения при установке электрических щитков
Маркировка помогает обслуживать оборудование или оперативно обесточивать потребителей при различных происшествиях. Согласно рекомендациям, следует обозначить название всех исходящих линий.
Сегодня электрощитки с монтажными рейками укомплектованы ламинированными стикерами из бумаги, как раз для маркировки. Писать текст можно ручкой или фломастером. Важно, чтобы указания были ясны не только электромонтёрам, которые работают на объекте, но и сотрудникам расположенных внутри предприятий, так же как экстренным службам.
Используются стикеры со специальной символикой и обозначениями цветом. Так, по цветам могут различаться линии и этажи. Одинаково маркируют предохранители, тумблеры, другие виды техники. Изнутри крышки наносят инструкцию, которая даёт возможность соотнести цвет элемента общей конструкции и его назначение в здании.
Цветами маркируют и проводку распределителей. Так, в ЕС принято стандартное обозначение проводников, которые используются при использовании двух- и трёхфазного напряжения.
