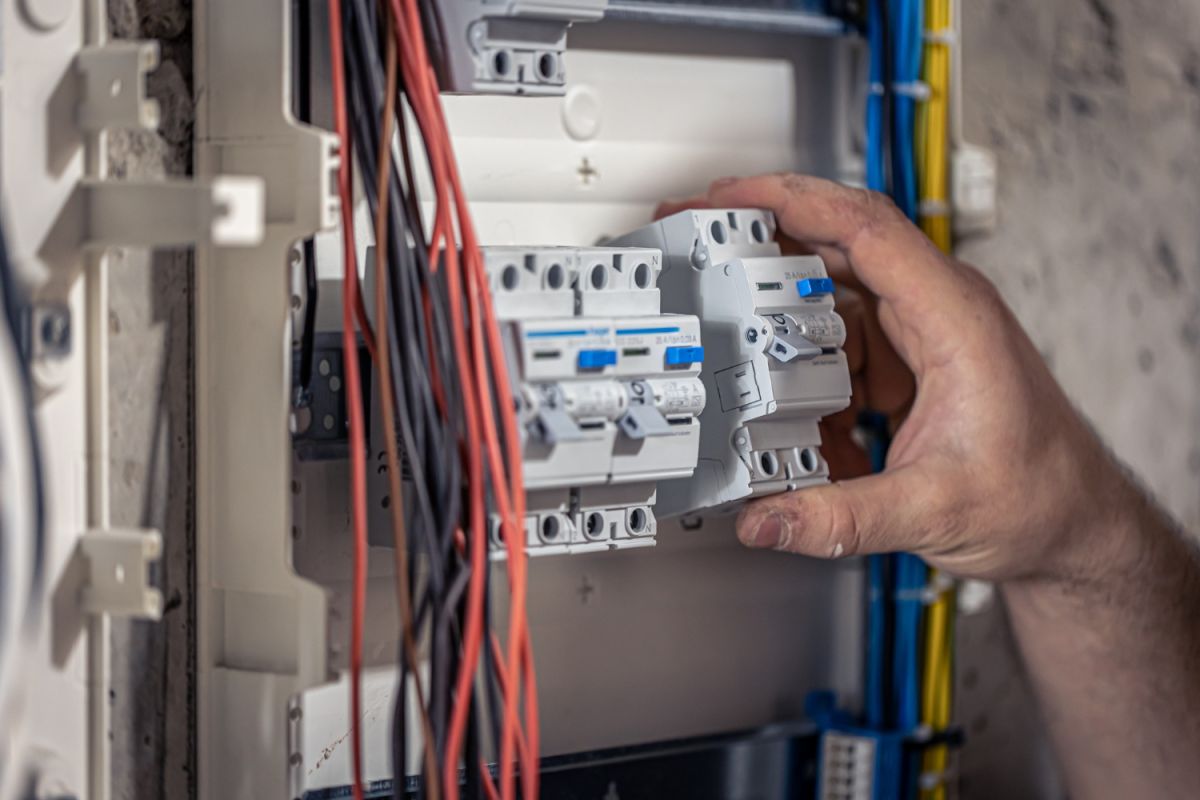

Монтаж автоматов в электрощите – это ответственный процесс, требующий знаний и опыта. Соблюдение всех правил и рекомендаций обеспечит безопасность и надежность вашей электрической системы.
Особенности монтажа
Людям, которые дебютируют в этом деле, часто сталкиваются с проблемой правильного монтажа и демонтажа. Усовершенствованные РЩ обычно дополнены специальными рейками формата DIN для монтажа различных модулей электрооборудования, таких как выключательные автоматы, счетчики и УЗО.
Автоматы по стандартизированным правилам монтируются так, чтобы обеспечивать удобный доступ для обслуживания и замены. Рекомендуется группировать их по типу нагрузки и назначению. Например, детали для освещения можно разместить в одной группе, а для розеток – в другой. Важно использовать провода соответствующего сечения и правильно их зачищать. Подсоединению надо быть выполнено с использованием специальных клеммовых колодок и зажимов, чтобы избежать перегрева и короткого замыкания.
Крепление по однофазному варианту
Электрооборудование названого типа можно запитать тремя проводками: фазным, нейтральным и заземляющим. Фазовые варианты подключаются через автоматический выключатель. Это гарантирует, что в случае срабатывания АВ напряжение между электрокабелями не возникнет.
При установке таких устройств следует руководствоваться существующими схемами фиксирования счетчиков и элементов для выключения электрощитков. Модели фиксируются на специальные реечные перекладины в соответствии с их функциональным назначением. Например, агрегаты, управляющие оборудованием на одном этаже, имеет смысл размещать рядом друг с другом. Существуют различные варианты группировки модулей. Например, освещение, прогревание, холодильное или торговое оборудование можно сгруппировать так, как указано для управления. Профессиональные электрики используют маркировку символами, буквами или цифрами. Это упрощает процесс обслуживания электроустановок для самого электрика, его сотрудников, а также самого владельца сооружения.
При установке оборудования используются существующие электрические схемы, например, то, где располагаются рычаги выключения или энергосчетчики внутри РЩ. Крепится конструкция на DIN-реечки в соответствии с их функциональным назначением. Например, имеет смысл разместить рядом конструкции, соответствующие тому, что помещено на одном, общем этаже. Сгруппировать их можно по-разному. Например, компоненты, отвечающие за освещение, отопительное или охладительное оборудование в торговле или на производстве, можно разместить вместе. Профессиональные электрики используют символы, буквы и цифры на этикетках, чтобы облегчить обслуживание для себя, работников и управляющего собственника зданием.
Как правило, они устанавливаются сверху вниз. То есть, каждая фазная линия будет прикреплена к контактам сверху, а сами потребители – к противоположным. Важно понимать, что эти продуманные компоненты активизируются в любом случае, независимо от порядка подкрепления. Однако соблюдение правила включения "к низу от верха" поможет избежать непреднамеренных ошибок при ремонте распределительных щитов.
Контактирование с тремя фазами
Есть возможность использовать сразу один 3-полюсный предохранитель, или задуматься о комплектации из трех модулей 1-фазной версии. Первый защищает все три части одновременно, но может отключаться по отдельности для каждого уровня. Как правило, входы обозначены цифрами 1, 3 и 5, а выходы – наоборот, четными. Для обозначения проводков различных этапов применяется цветовая схема. Так, чтобы легче их идентифицировать друг от друга, можно применять оттенки базовой цветовой гаммы – красный, синий, желтый, а также начальные буквы латинского алфавита. Каждая фаза при этом обозначается подкрашенной красной полосочкой.
Что потребуется:
- Отвертки. Крестовая (Phillips) — для работы с винтами и клеммами, а плоская — для настройки и затяжки различных компонентов.
- Тестер напряжения. Необходим для проверки наличия или отсутствия напряжения для обеспечения безопасной работы.
- Измерительный прибор (мультиметр). Для проверки параметров электрической цепи: сопротивления, напряжения, силы тока.
- Изолента. Используется для изоляции, а также предотвращения коротких замыканий.
- Кабельные стяжки (хомуты). Помогают организовать и зафиксировать кабели внутри щитка для поддержания порядка и безопасности.
- Пассатижи и бокорезы. Для обрезки и контрольной зачистки перед началом мероприятия.
- Кабельный нож. Специальный нож для аккуратного снятия изоляции со шнуров, не повреждая их структуру.
- Непосредственно сами автоматы. В зависимости от требований системы выбираются однополюсные, двухполюсные или трехполюсные версии.
- Шинопроводы и DIN-рейки. Вторые используются для крепления внутри шкафа, а первые обеспечивают устойчивое соединение между элементами системы.
- Набор соединений, блоки. Для надежного, а также безопасного питания к автоматам.
- Маркировочные элементы. Этикетки и маркеры для обозначения каждого электропроводка, автоматчика и других компонентов для облегчения диагностики и обслуживания в будущем.
Присоединение контактов
При сборке удобнее подключать проводку после установки предохранителей на DIN-рейку. Это означает, что сначала все детали будут последовательно установлены в РЩ, а затем будет выполнена электропроводка.
В основном встроенные конструкции дополнительно оснащены клеммами на винтах, которые нужны для взаимодействия с крестовой отверткой. Вкручивать каждый элемент нужно максимально плотно и глубоко, ведь именно так получится добиться прочного контакта двух поверхностей. Надо также следить за тем, чтобы со всех сторон не торчали оголенные участки проводки, и ранее упомянутый тестировщик отлично справляется с этой задачей.
Чтобы сделать присоединение покрепче, лучше закупить усиленный с двух сторон наконечник, который фиксируется на одной из колодок. Потом, когда изоляция будет снята, все проводники нужно будет разместить в гильзовой пазухе и крепко обхватить пассатижами. При этом винтовой механизм стоит затянуть так крепко, чтобы общая сборка не ходила "ходуном" и стойко держалась, но без угрозы разрушения.
